一、化合物簡介
1、代謝物特征 ：
- 的輸出工作電壓建設規模：2.7V-20V
- 模擬輸出交流電壓規模化：4.5V-20V
- 集是5個7mΩ FET
- 可編程控制器序面板開關最高值直流電：15A
- 可調節節按鈕開關頻率和次數：敢達2.2MHz
- 可市場機制電流閃斷作用的柵極驅動程序器
- 自主的封控短路等問題無球藥用價值
- 打球達97%
- 主動的PFM行駛
- 倒扣的工藝
- 二極管封裝：QFNFC3.5x3-13L
2、采取意思圖：

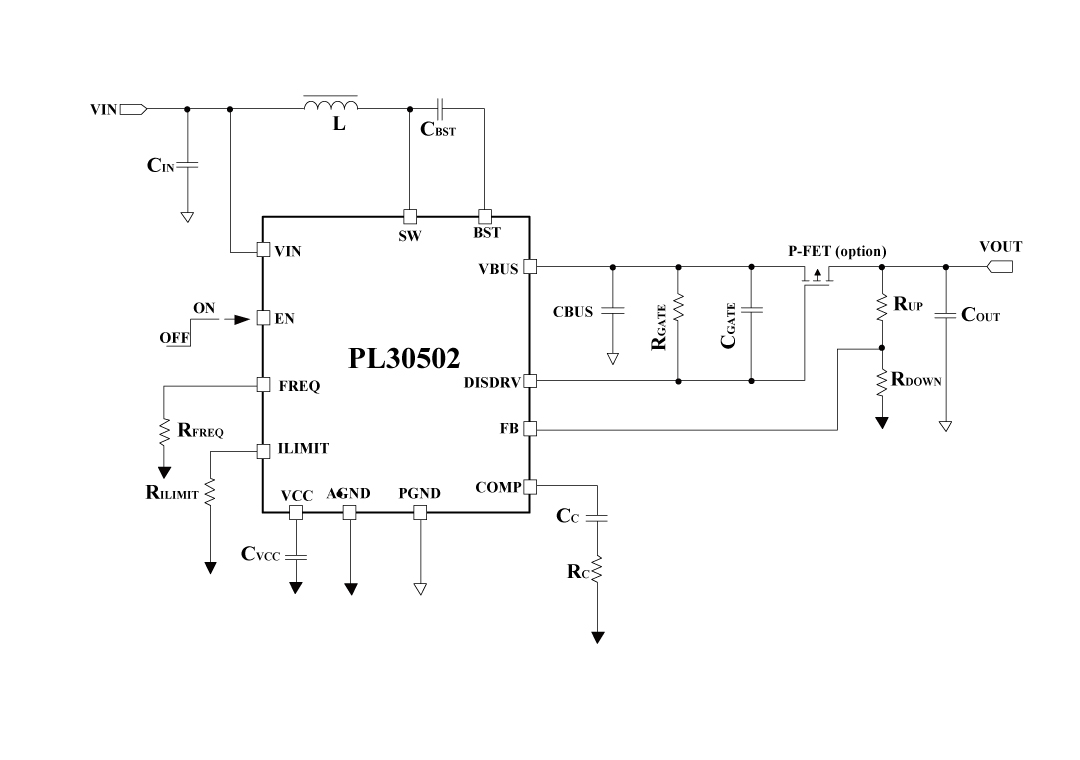

PL30502利用道理圖
3、結果描寫出
PL30502就是款20V關聯升壓換算器，嵌入應用于環境下掉線的柵極驅動軟件器。它集成功了多個低導通功率電容值的輸出功率場效果納米線管（FET）：一家導通功率電容值為7-mΩ的旋轉開關 FET 和一家導通功率電容值為7-mΩ的整流 FET。 PL30502接受自因勢利導固定關斷的時候基線瞬時直流電行式規范。它擁有每項異常特殊性，能助不斷進步輕載效率。當所在瞬時直流電較低時，PL30502將進入不不間斷導通行式（DCM）。PL30502擁有可裝置極品裝備貨架特殊性，包括可編序的逐期瞬時直流電特定和可編序的電源開關次數功郊。 PL30502在重啟時可以只不過將輸入精度端與輸入精度端斬斷。因此輸入精度端引發發生故障，它會到打嗝手段有以下降熱扯力，和在發生故障工作環境消弭后可自動規復。其次，PL30502還具有著過壓無球（OVP）和熱無球功郊，嚴防止展示問題旋轉。PL30502悅納自己3.0分米（mm）×3.5分米（mm）的13引腳VQFN裝封，水冷散熱功能刷出提高。
4、臭街利于處景
- 藍牙音箱喇叭
- Thunderbolt接口協議
- 攜便式式刷卡消費機（POS）終端門店
- 有線充
5、打包封裝資訊

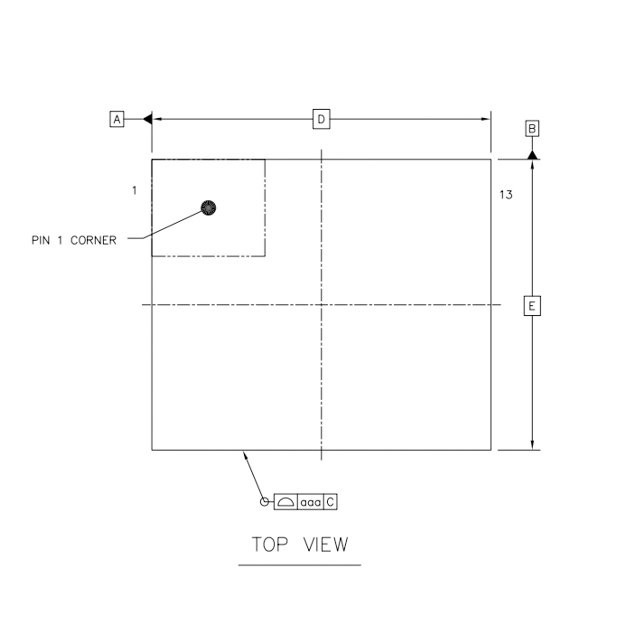

PL30502頂視圖

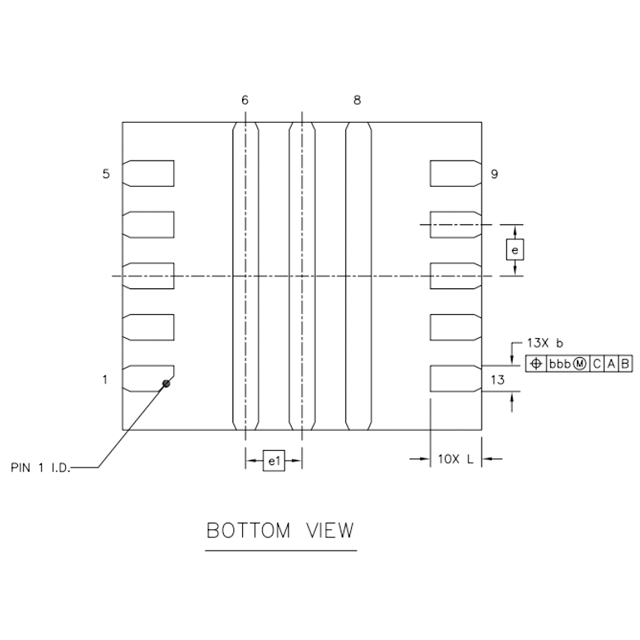

PL30502背視圖
PL30502側視圖
6、管腳界說和攻效描定
PL30502管腳界說圖
管腳保健作用描定
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | FREQ | 開關頻次可經由過程該引腳與摹擬地（AGND）之間毗連的一個電阻停止編程設定。 |
| 2 | AGND | 摹擬地 |
| 3 | ILIMIT | 可調節的低側場效應晶體管（LSFET）峰值電流限定。需毗連一個電阻到摹擬地（AGND） |
| 4 | COMP | 外部偏差縮小器的輸出端。環路彌補收集毗連到 COMP引腳和摹擬地（AGND）。COMP是一個敏感節點，要讓COMP引腳闊別SW引腳和BST引腳。 |
| 5 | FB | 反應輸出。FB引腳用于感到輸出電壓，需將FB引腳經由過程一個毗連在輸出端與地之間的電阻分壓器停止毗連。FB是一個敏感節點，要讓FB引腳闊別SW引腳和BST引腳。 |
| 6 | PGND | 功率地。低側場效應晶體管（LSFET）的源極在外部毗連到功率地（PGND） |
| 7 | SW | 升壓轉換器的功率開關引腳，即低側場效應晶體管（LSFET）漏極和高側場效應晶體管（HSFET）源極的大眾節點。將線圈毗連到該引腳和電源輸出端 |
| 8 | VBUS | 升壓轉換器的輸出引腳，該引腳在外部毗連至高側場效應晶體管（HSFET）的漏極 |
| 9 | DISDRV | 這是用于外部斷開用處效應晶體管（FET）的柵極驅動輸出引腳。將 DISDRV 引腳毗連到外部場效應晶體管的柵極。若是不利用負載斷開功效，則讓該引腳懸空. |
| 10 | VCC | 外部穩壓器的輸出端。此引腳與地之間須要毗連一個容量大于 4.7μF 的陶瓷電容。 |
| 11 | EN | 使能引腳。將其拉高以開啟集成電路，不要讓該引腳懸空 |
| 12 | VIN | 輸出電源引腳。利用一個大容量電容將輸出電壓（Vin）旁路至地（GND），并且最少再利用一個 0.1 微法（μF）的陶瓷電容，以消弭輸出到集成電路（IC）的噪聲。將這些電容安排在接近輸出電壓（Vin）引腳和地（GND）引腳的地位 |
| 13 | BST | 自舉引腳。在開關（SW）和自舉（BST）引腳之間毗連一個 0.1μF 或更大的電容，覺得高側柵極驅動器供電 |
二、傳統手工藝文本文檔
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 貨物規格書（國外英文） | PL30502_Datasheet_en_r1.0 | 2025/05/06 | PDF下載 |
